HTM1370加工中心

HTM1370立式加工中心结构

1.采用独创的三维变径结构设计，经有限元分析，使机体结构得到更大程度的优化，确保机体稳定可靠，又能防止机体变形，大而提高机床使用寿命。

2.滑座采用箱体式设计，箱体内部密实的加强筋排列，使机体精度的保持性成倍增加。

3.立柱采用我们独创的“驼背”式设计，有效的防止机体变形问题，且大大增强了主轴在高点位置的刚性。

4.加工中心工作台采用双层加强型设计，工作台厚度的增加，有效的隐藏了直线导轨滑座的安装对工作台的干涉，进一步增强了刚性。

5.立式加工中心X\Y\Z轴导轨都采用大跨度比的方式，在整体上增加了机床的重量，进而提高了机床的稳定性。

6.滚珠丝杠螺母为加长型设计，丝母的预紧力得到了有效的提高，大大延长机床的使用寿命与精度的保持性。

7.滚珠丝杠采用预配锁紧螺母结构，有效防止锁紧螺母松动。

8.采用我们独创的主动式润滑系统，由数控系统直接控制油泵出油，真正做到了按需注油，并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损坏。

9.采用支撑式滑轮组内防护设计，使内防护在运动时，始终与导轨保持平行，不易产生变形，提高了防水性， 延长了使用寿命。

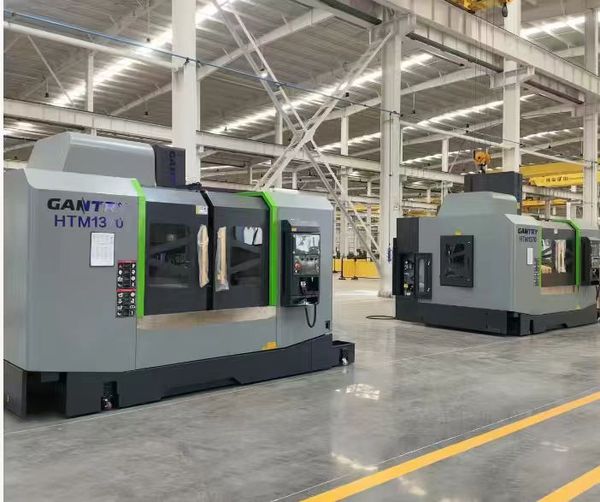

1370加工中心图片参考

HTM1370立式加工中心参数

X坐标行程     mm 1300

Y坐标行程    mm 700

Z坐标行程    mm 700

工作台规格 （长） mm 1400

工作台规格 （宽） mm 700

工作台载重   kg 1200

主轴中心至立柱导轨面 mm 775

主轴端面至工作台平面 mm 150-750

主轴转速范围   r/min 50-8000

主轴锥孔   BT40/50

主轴电机功率     kw 11/15

机床重量    T 11
