TOM800动柱式卧式加工中心

TOM800动柱式卧式加工中心

产品详情


    TOM800动柱式卧式加工中心用途


     TOM800动柱式卧式加工中心可用于航天航空,汽车、内燃机、家电、通用机械的精密加工,适合于零件多工作面的铣、钻、镗、铰、攻丝、两维、三维曲面等多工序加工,具有在一次装夹中完成箱体孔系和平面加工的良好性能,还特别适合于箱体孔的调头镗孔加工。


      TOM800动柱式卧式加工中心主要结构及特点:


      1.主要部件采用有限元分析进行优化,主要铸铁采用高强度铸铁金相组织稳定,经过时效、喷砂、回火等工艺确保机床长期使用精度的稳定性。

     2.机床采用整体T型铸造床身,龙门立柱,正挂箱主轴箱结构。床身内部布置三角加强筋,床身结构厚重,从而使机床得到高刚性和长久稳定的精度

     3.高速高刚性主轴单元结合伺服主轴电机;X/Y/Z采用大扭矩伺服电机。

     4.X/Y/Z采用台湾大直径高精度高强度滚珠丝杠配合日本NSK滚珠丝杠专用对子轴承与高精密进口锁紧。

     5.X/Y/Z三向导轨采用台湾上银直线导轨,精度高、速度快耐磨损或者根据客户要求选择硬轨道设计刚性强。



       TOM800动柱式卧式加工中心标准配置:


      日本发那科系统

      台湾谭佳回转工作台

      主轴中心出水带环喷

      台湾丝杠   台湾链式刀库

      日本NSK轴承   台湾锁紧螺母

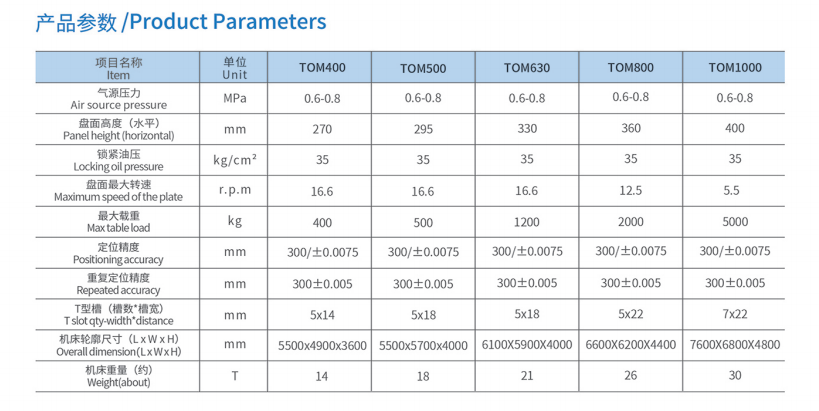

TOM800动柱式卧式加工中心参数配置

XYZ坐标行程

1200 mm*1000mm*1300mm

主轴中心线到立柱正面导轨距离

50~1050 mm

主轴端面至工作台上平面距离

1501450mm

XYZ切削进给量

16000 mm/min

XY快速进给速度

24m/min24m/min

Z快速进给速度

22m/min

主轴转速范围

50-6000 r/min

主轴锥孔

BT50

主轴电机

15/18.5kW

XY伺服电机

bis30/2000kW

Z伺服电机

bis40/2000kW

A轴伺服电机

Bis22B/2000kW

数控回转工作台

NRT-800H

工作台规格(长×宽)

800mm*800mm

牌面中心孔直径

Φ60H7mm

牌面高度(水平)

380mm

梯形槽宽度

22mm

锁紧油压

35kg/cm2

分割角度

1°/5°/01001° degree

分割精度

±4 arc sec

重复精度

±1 arc sec

锁紧扭矩

800kg-m

减速比

1/180

牌面最大转速

11.1r.p.m

工作台最大载重

4000kg

转台重量

1000kg

圆盘式/链式刀库(数控铣不含刀库)

24/32/40

工作台T型槽(槽数×槽宽)台面淬火

7mm*22mm

重复定位精度

300mm/+ 0.005mm

定位精度

300mm/+0.0075mm

数控系统

Oi-MF

使用源气压力

0.6-0.8 MPa

机床轮廓尺寸(L×W×H

6600mm*6200mm*4200mm

机床重量

26000 kg
